在當今復雜的建筑供暖、制冷及生活熱水系統中，集分水器扮演著至關重要的“分配樞紐”角色。型號為HF4-1620的集分水器，更是以其特定的設計與性能，在眾多工況中展現其專業價值。本文將深入解析HF4-1620集分水器的結構、功能、應用場景及選型要點。

一、型號解析：HF4-1620的含義

通常，集分水器的型號編碼包含了其關鍵規格信息：

• “HF”：常代表“回分”（或根據廠家命名規則，指代特定系列的分集水器）。
• “4”：通常表示該分水器擁有4個分支回路。這意味著它可以將來自主管道的一次側水流，均勻地分配到4個獨立的次級循環管路中。
• “1620”：這一數字組合通常指代接口的尺寸規格。常見解讀為主管道接口口徑為DN16（或G1/2"），分支回路接口口徑為DN20（或G3/4"）。這種設計兼顧了主管道流量與分支管路阻力的平衡，適用于中小型供暖分區或特定的末端設備組。

二、結構與核心功能

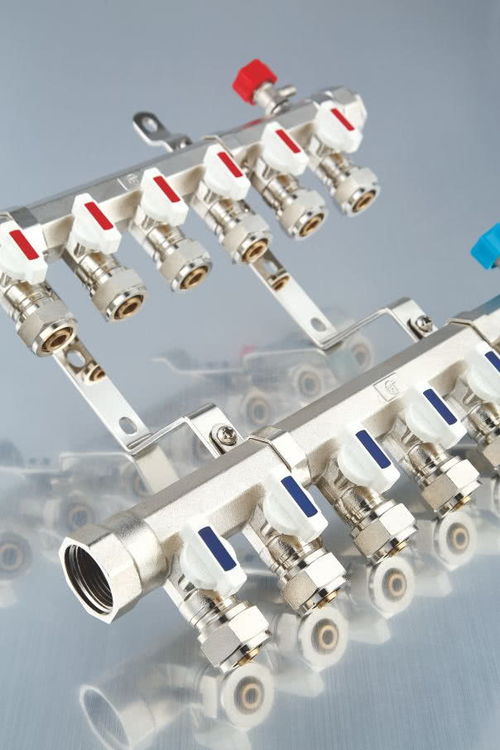

HF4-1620集分水器通常由優質黃銅或不銹鋼制成，結構緊湊而堅固，主要包含以下部分：

1. 主管道接口（進水與回水）：負責連接系統主干管，DN16的尺寸適用于流量適中的系統。
2. 分支回路接口（4路）：每個回路出口均配備手動調節閥或流量平衡閥，可以獨立調節、開啟或關閉對應支路的流量，從而實現對各供暖/制冷區域的精準溫控和水力平衡。
3. 自動排氣閥：頂部安裝的排氣閥能自動排除管道內積聚的空氣，防止氣堵，確保系統高效穩定運行。
4. 壓力表與溫度計接口（部分型號配備）：方便監控系統工作壓力和溫度，是系統調試與維護的重要觀察點。
5. 排污口：位于底部，用于定期沖洗和排出管道內的雜質，維護系統清潔。

其核心功能是實現流量的分配、匯集、調節和系統管理，是保證地暖、風機盤管等末端裝置均勻散熱/制冷、提升系統整體能效的關鍵設備。

三、主要應用場景

HF4-1620分水器憑借其4回路和特定的口徑配置，非常適合以下應用：

• 中小戶型住宅的地暖系統：例如，為兩室兩廳或三室一廳的公寓，將地暖管路劃分為4個獨立的溫控區域（如客廳、主臥、次臥、衛生間）。
• 商業空間的局部區域控制：如小型辦公室、商鋪、獨立教室或酒店客房的空調風機盤管系統分組。
• 太陽能熱水系統或生活熱水循環系統的分支分配。
• 作為大型系統中的一個子系統控制單元。

四、選型與安裝注意事項

1. 系統匹配：確認系統總流量和壓力降與HF4-1620的工作參數匹配。DN16/DN20的接口尺寸需與主管道及支路管道規劃一致。
2. 回路需求：確認所需的獨立控制區域是否為4個。如果區域更多，需選擇更多回路（如HF6、HF8）的型號。
3. 材質選擇：根據水質（如是否易腐蝕）和預算，選擇黃銅（耐腐蝕性好）或不銹鋼（強度高）材質。
4. 安裝位置：應安裝在有排水條件、便于操作和觀察的專用箱體或設備間內，通常位于所控區域的中心位置以減少管路長度差異。
5. 水力平衡調試：安裝后必須由專業人員對各回路閥門進行初步調節和系統調試，以實現最佳的水力平衡和熱力平衡，這是發揮其效能的關鍵一步。

###

集分水器HF4-1620雖是一個相對緊湊的系統組件，但其在實現舒適節能的室內環境控制方面作用巨大。正確的選型、規范的安裝與精細的調試，能確保這“水系統的交通樞紐”流暢運轉，從而為整個 HVAC 系統的高效、穩定與長壽奠定堅實基礎。在規劃相關系統時，務必將其作為核心部件予以充分考慮。
